Системы дистанционного управления

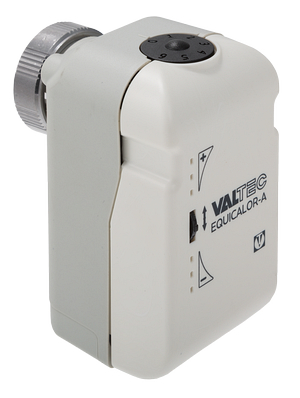

Сервопривод EQUICALOR
Сервопривод EQUICALOR – исполнительный механизм системы дистанционного управления отопительными приборами VALTEC с функцией измерения температуры воздуха обслуживаемого помещения (встроенный сенсор). Обмен сигналами с программатором – по беспроводному каналу (864,5 МГц). Прибор снабжен указателем степени закрытия клапана в виде пронумерованного диска, ручной корректировкой нагрева окружающего воздуха, работает от батареек (3 х 1,5 В, АА). Радиосервопривод совместим с радиаторными клапанами, оснащенных присоединением стандарта М30 х 1,5.
Программатор EQUICALOR
Программатор EQUICALOR представляет собой электронный хронотермостат со встроенным приемопередатчиком радиосигналов частотой 864,5 МГц. С помощью сервоприводов VT.AS1000 осуществляет регулирование работой радиаторов отопления по заданной пользователем программе (недельная/суточная, с возможностью разделения исполнительных механизмов на 8 зон с собственными режимами обогрева). Максимальное число подключаемых сервоприводов – 28. Программируемые режимы: «Антизамерзание», «Энергосбережение», «Комфорт».
Прибор оборудован встроенным датчиком температуры воздуха. Сравнивая его показания с данными от датчика радиосервопривода, установленного в этом же помещении, программатор вносит соответствующую поправку в работу прочих сервоприводов. Это исключает искажение регулирования из-за нагрева сенсоров воздухом от отопительных приборов. Питание – от батареек (3 х 1,5 В, АА). Монтаж – настенный.
Выносной датчик EQUICALOR
Как показал опыт эксплуатации системы EQUICALOR, случается, что сервопривод некорректно информирует головной прибор о температуре помещения. Это бывает в случаях, когда привод расположен:
- под широким подоконником;
- за шторой или жалюзи;
- за декоративным экраном;
- в коллекторном шкафу;
- на клапане монтажного комплекта ICBOX.
Именно для таких вариантов применения системы EQUICALOR радиосервопривод VT.AS1000 рекомендуется дополнять выносным проводным датчиком температуры VT.EA1000. Датчик помещен в элегантный пластиковый корпус, который вставляется в пластиковую планку настенного крепления. С радиосервоприводом датчик соединяется комплектным проводом, который заводится в специальное отверстие в корпусе привода и присоединяется к соответствующему свободному разъёму. При этом сервопривод начинает считать «рабочим» именно выносной датчик, игнорируя показания встроенного термодатчика.
Технические характеристики: рабочий диапазон температур – от –40 до +125 °С; погрешность измерений в диапазоне температур от –25 до +25 °С – ±0,3 °С; габариты корпуса – 100 х 51 х 22 мм; длина соединительного провода – 2,8 м.
